BIG-Mix

Maximale Wirtschaftlichkeit. Höchste Betriebssicherheit. Größte Flexibilität.


Die Stärken unseres BIG-Mix auf einen Blick

  • 35 bis 313 m³ Ladevolumen
  • effektiver Vorschub bei niedrigem Eigenstromverbrauch
  • für 100% Pferde-, Rinder- Putenmist, Grassilage, Maisstroh aber auch Hack- und Folienschnitzel und andere Abfallstoffe
  • mit Misch- und Aufbereitungsbereich für eine gleichmäßige Dosierung aller Substrate
  • hydraulisch angetriebene Schubleisten ohne bewegliche Mitnehmer
  • geringe Betriebskosten aufgrund der robusten und verschleißarmen Konstruktion
  • Flüssigkeitsdichte Konstruktion gemäß Wasserhaushaltsgesetz

Produktbeschreibung

Die Bevorratung und die Dosierung von schwierigen, langfaserigen Substraten wie z.B. Grassilage, Pferde- und Festmist oder Stroh und Heu spielt in vielen Biogasanlagen eine wichtige Rolle. Der Pumpe BIG-Mix-Biomassedosierer zeichnet sich durch ein großes Lagervolumen mit nachgeschalteter, bewährter Misch- und Dosiertechnik mit Vertikalmischschnecke aus. Er ist vielseitig auch für schwierigste Substrate einsetzbar und besticht durch seinen geringen Energiebedarf. Mit unserem BIG-Mix sichern Sie sich ein langlebiges System mit bewährter Technik und individuellen Anpassungsmöglichkeiten.

Der BIG-MIX zeichnet sich durch geringsten Energieeinsatz bei großem Vorlagervolumen für schwierige Substrate aus. Die Besonderheit besteht aus 12, einzeln über Hydraulikzylinder angetriebene Edelstahl-Schubleisten, welche das Substrat in einen fest angebundenen Misch- und Dosierbereich transportieren. Über eine vertikale Mischschnecke wird das Material aufgearbeitet und an nachfolgende Einbringtechnik wie z.B. Förderschnecken übergeben. Mit diesem Schubbodensystem können schwierigste Substratstoffe, wie z.B. 100% Grassilage, Festmist, Maisstroh, Hühnertrockenkot, Zuckerrüben, Grünschnitt etc. einfach verarbeitet werden. Es stehen Fassungsvolumen von 35 – 313 m³ zur Verfügung.



Besondere Merkmale

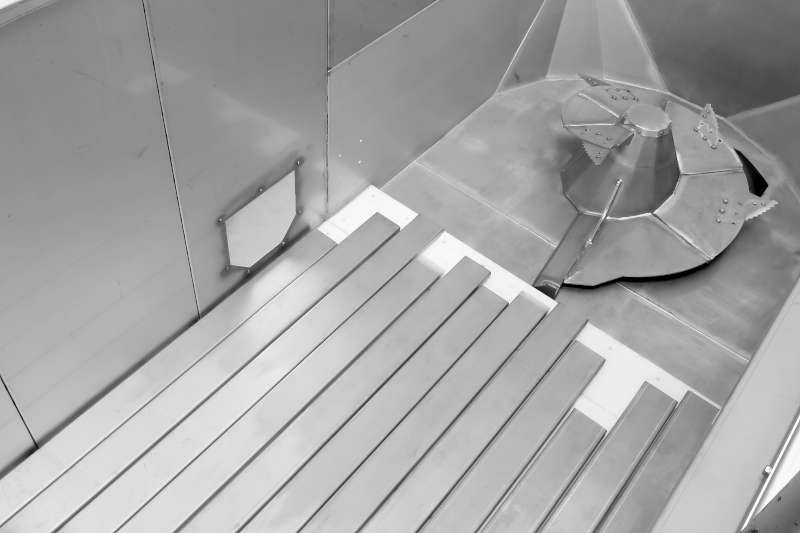

Blick auf die Edelstahlschubelemente

Am Boden des Dosierbehälters fördern hydraulisch angetriebene Schubsegmente aus Edelstahl das Substrat zum Aufbereitungsbereich. Der Boden selbst ist mit einem verschleißfesten Kunststoff belegt, was zu einer geringen Reibung zwischen Schubleisten und Boden führt.


Antrieb der Edelstahlelemente

Der Antrieb der Schubleisten erfolgt über ein elektrisches Hydraulikaggregat, welches serienmäßig mit einem Ölmangelschalter ausgestattet ist. Der BIG-Mix ist zur Steuerung der Schubleisten und des Misch- und Dosierbereiches serienmäßig mit einer SPS-Steuerung ausgestattet.

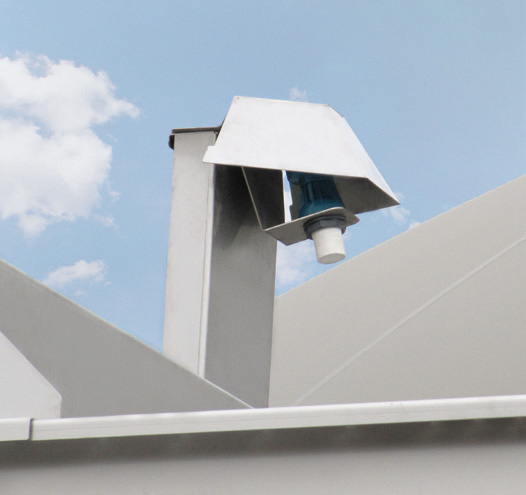

Füllstandüberwachung durch Radar

Der Füllstand im Aufbereitungs- und Dosierbereich wird durch einen hochwertigen Radarsensor überwacht. Die Schubleisten fördern erst dann wieder Substrat in den Dosierbereich, wenn dort ein einstellbarer Füllstand unterschritten wird. Durch diese Steuerung werden die Laufzeiten des Hydraulikaggregates und die Stromaufnahmen der Mischermotoren deutlich reduziert.


Vertikalmischer komplett in Edelstahl

Zur Aufbereitung der bevorrateten Substrate werden robuste Vertikalmischschnecken aus Edelstahl eingesetzt. Die Mischschnecken können mit Edelstahl-Schneidmessern bestückt werden. Das aufgearbeitete Substrat wird absolut gleichmäßig, über eine Förderschnecke, an die nachfolgende Eintragtechnik übergeben.



Ersatzbeschaffung und Repowering

Welcher unserer BIG-Mix Feststoffdosierer für Ihre Anlage optimal ist, ergibt sich aus individuellen Anforderungen wie Anlagengröße, räumliche Gegebenheiten, Art der Substrate und deren Mischungsverhältnis. Für die individuellen Wünsche unserer Kunden bieten wir deshalb 18 verschiedene Modellgrößen mit unterschiedlichen Motorisierungs- und Ausrüstungsvarianten.

Um Ihnen Anlagen anbieten zu können, die auf Ihre räumlichen Gegebenheiten angepasst sind, ist der BIG-Mix in 2,5m, 3m und 4m Baubreite verfügbar. Die Gesamtlänge der Anlage kann so optimal an Ihre Gegebenheiten angepasst werden.

So halten wir für jeden Land- und Energiewirt eine maßgeschneiderte Lösung vor.


Modellvarianten

BIG-Mix Typ 35/2500

BIG-Mix 35 m³ | 2,5 m Behälterbreite


Der Lagerbehälter besteht aus einem 2,5 m breiten, flüssigkeitsdichtem Grundgestell und ist komplett in Edelstahl gefertigt. Die Fördertechnik beschickt direkt den Fermenter oder aber auch Zuführpumpen und Zerkleinerer.


BIG-Mix Typ 80/3000

BIG-Mix 55 - 127 m³ | 3,0 m Behälterbreite

Der Lagerbehälter besteht aus einem 3,0 m breiten und flüssigkeitsdichtem Grundgestell und kann durch unsere Segmentbauweise je nach Wunsch und Gegebenheiten vor Ort von 55 m³ bis 127 m³ erweitert werden. Alle produktberührenden Teile sind in Edelstahl gefertigt. Die Länge des Gerätes richtet sich nach Ihren Bedürfnissen.


BIG-Mix Typ 120/4000

BIG-Mix 120 - 313 m³ | 4,0 m Behälterbreite

Der Lagerbehälter besteht aus einem 4,0 m breiten und flüssigkeitsdichtem Grundgestell und kann durch unsere Segmentbauweise je nach Wunsch und Gegebenheiten vor Ort von 120 m³ bis 313 m³ erweitert werden. Alle produktberührenden Teile sind in Edelstahl gefertigt. Die Länge des Gerätes richtet sich nach Ihren Bedürfnissen.



Ausstattungsvarianten und Zubehör

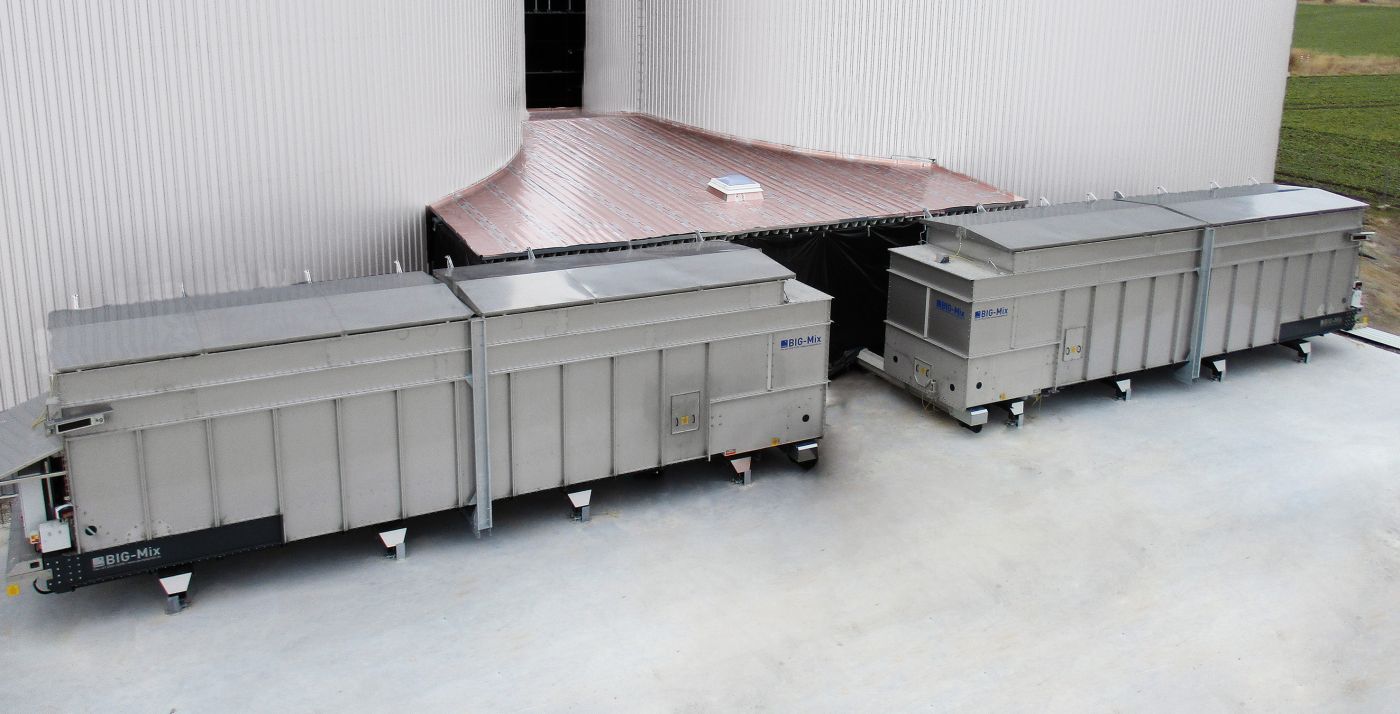

Abdeckung

Abdeckung

Zur Minderung von Emissionen und Witterungseinflüssen kann der BIG-Mix mit einer hydraulisch betätigten Abdeckung ausgerüstet werden. Bei der Abdeckung handelt es sich um eine robuste Edelstahlkonstruktion in Segmentbauweise. Optional kann die Betätigung der Abdeckung über eine Funkfernbedienung erfolgen.

Aufstiegsleiter

Aufstiegsleiter

Für einen guten und vor allem sicheren Blick in den BIG-Mix steht eine feuerverzinkte, rutschfeste Aufstiegsleiter zur Verfügung.

Automatische Schmierung

Automatische Schmierung

Zur Automatisierung des Schmiervorgangs bieten wir Ihnen ein einfaches und kostengünstiges Verfahren zur Zentralisierung und Automatisierung des Schmiervorgangs an.

Revisonsöffnung

Revisonsöffnung

Zur Erleichterung von Wartungsarbeiten bieten wir optional eine Revisionsöffnung in der Behälterseitenwand an.

Überladeschutz

Überladeschutz

Um zu verhindern, dass beim Beladen Substrat hinter den Behälter gelangt, können zusätzlich Aufbausegmente aus Edelstahl montiert werden (nur möglich bei Geräten ohne Abdeckung).

Wiegesystem

Wiegesystem

Für eine exakte Kontrolle der Füllmengen setzen wir auf Scherkraft- oder Drucksensoren. Unterschiedlichste Anzeigegeräte, optional mit einer gut lesbaren, alphanumerischen Großanzeige mit doppelreihigen LEDs gekoppelt, sorgen für hohe Benutzerfreundlichkeit und eine einfache Programmierung der optimalen Dosiermengen. Für die Weiterverarbeitung der Daten können sowohl analoge Signalausgänge als auch Profi-Bus-Schnittstellen zur Verfügung gestellt werden.
